刻蝕設備投資策略：最優質半導體設備賽道，技術政策需求多棲驅動

1、半導體刻蝕：占比較高的關鍵晶圓制造步驟

1.1 刻蝕是半導體制造三大步驟之一

刻蝕已經成為半導體晶圓制造中的關鍵步驟，在半導體制造中重要性凸顯。 半導體制造主要步驟包括光刻、刻蝕、以及薄膜沉積三大步驟，并且不斷循環 進行，以構造出復雜精細的電路結構。而這三個環節工藝的先進程度也直接決 定了晶圓廠生產高制程產品的能力，以及芯片的應用性能。

刻蝕是利用化學或者物理的方法將晶圓表面附著的不必要的材質進行去 除的過程。刻蝕工藝順序位于鍍膜和光刻之后，即在晶圓上先將用于刻畫電路 的材料進行薄膜沉積，其上沉積光刻膠。然后根據掩膜版的電路設計，通過光 照對晶圓進行光刻，受光刺激的光刻膠留存，其他地方則將需要刻蝕的材料暴 露在外，該步驟稱作顯影。隨后即利用刻蝕步驟，對暴露在外的材質進行去除， 留下晶圓所需要的材質和附著在其上的光刻膠，然后再將光刻膠通過刻蝕去除。 此后多次重復上述步驟，得到構造復雜的集成電路。

刻蝕的材質包括硅及硅化物、氧化硅、氮化硅、金屬及合金、光刻膠等。 通過有針對性的對特定材質進行刻蝕，才能使得晶圓制造不同的步驟所制造的 電路之間相互影響降至最低，使芯片產品具有良好的性能。

1.2 干法刻蝕優勢顯著，已成為主流刻蝕技術

按照刻蝕工藝劃分，其主要分為干法刻蝕以及濕法刻蝕。干法刻蝕占主導 地位。干法刻蝕主要利用反應氣體與等離子體進行刻蝕，利用等離子體與表面薄膜反應，形成揮發性物質，或者直接轟擊薄膜表面市值被腐蝕的工藝。干法 刻蝕的最大優勢在于能夠?qū)崿F(xiàn)各向異性刻蝕，即刻蝕時可控制僅垂直方向的材 料被刻蝕，而不影響橫向材料，從而保證細小圖形轉移后的保真性。因此在小 尺寸的先進工藝中，已經基本采用干法刻蝕工藝。濕法刻蝕工藝主要是將刻蝕 材料浸泡在腐蝕液內進行腐蝕，該刻蝕方法會導致材料的橫向縱向同時腐蝕， 會導致一定的線寬損失。

因此，濕法刻蝕由于可是方向的不可控性，導致其在高制程很容易降低線 寬寬度，甚至破壞線路本身設計，導致生產芯片品質變差。目前來看，干法刻 蝕在半導體刻蝕中占據絕對主流低位，市場占比達到 90%。

1.3 刻蝕機主要分類：電容電感兩種方式，優勢互補

刻蝕按照被刻蝕材料劃分，主要分為硅刻蝕、介質刻蝕以及金屬刻蝕。不 同的刻蝕材質其所使用的的刻蝕機差距較大。干法刻蝕的刻蝕機的等離子體生 成方式包括 CCP（電容耦合）以及 ICP（電感耦合）。而由于不同方式技術特點 的不同，他們?cè)谙掠紊瞄L(zhǎng)的應用領域上也有區分。CCP 技術能量較高、但可調節性差，適合刻蝕較硬的介質材料（包括金屬）；ICP 能量低但可控性強，適合 刻蝕單晶硅、多晶硅等硬度不高或較薄的材料。

從下游半導體行業刻蝕機的需求來看，介質刻蝕機與硅刻蝕機需求場景較 多，因此占比較高，其中，介質刻蝕與硅刻蝕機分別占比 49%以及 48%，金屬 刻蝕占比較低，僅為 3%。

1.4 刻蝕機近年來增速較快

刻蝕機作為重要的半導體加工設備之一，在半導體晶圓廠資本開支中占比 較高。目前來看，刻蝕機資本開支占比達到 22%，已經與光刻機同處在第一梯 隊，而光刻機、刻蝕機、薄膜沉積設備三大設備合計占比高達 64%。 近年來全球刻蝕機市場規模有顯著提升。2018 年，全球刻蝕機市場規模達 到 103 億美元，同比增長 11.96%。而 2016 年行業整體規模為 63 億美元。

近兩 年行業規模增長 40 億美元，主要有幾方面原因：第一，全球半導體產線資本 開支提升，尤其是我國近年來建設大量晶圓廠以及存儲產線，帶來大量刻蝕機 需求；第二，制程提升帶動刻蝕機加工時長提升，對刻蝕機本身需求增長。

2. 工藝升級帶動刻蝕機用量增長，技術壁壘極高

2.1 制程升級帶動刻蝕機使用提升

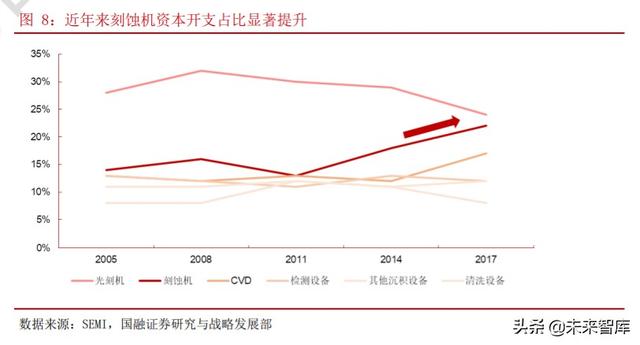

從近年來各主要半導體設備資本開支量占比來看，刻蝕機份額占比有顯著 提升。在 2010 年之前，刻蝕機資本開支占比一直維持在 15%左右，而進入 2011 年以后，隨著制程的持續升級，刻蝕機資本開支占比也有顯著提升。2017 年， 刻蝕設備的半導體產線資本開支占比突破 20%，而隨著光刻機占比的下降，目 前來看，光刻機與刻蝕機的整體資本開支差距不大，兩者合計資本開支占到半 導體產線整體資本開支的將近一半。而刻蝕機近年來占比的持續提升，則主要 由于晶圓代工廠制程升級帶來的工藝變化以及存儲設備刻蝕步驟大幅提升所 導致。

2.1.1 晶圓代工制程升級帶動刻蝕加工需求顯著增長

近年來晶圓代工廠制程持續提升。目前來看，全球最先進的量產工藝已經 達到 5nm 制程，臺積電在 2020 年基本可實現 5nm 量產制程，蘋果等主流手機 廠商的最新款旗艦手機搭載 5nm 制程芯片。而除臺積電和三星以外，格羅方德、 聯電、中芯國際也基本已經將量產制程提升至 14nm 左右，中芯國際繼續向 7nm 追趕。

從晶圓代工廠角度，摩爾定律仍然有效，更高階制程依然在研發中。臺積 電正在向 3nm 及更高端制程進行研發，3nm 預計于明年進行量產，而 2nm 的研 發也在順利進行中。整體來看，14nm 及以下高階制程越來越成熟，未來的市場 份額將持續提升，帶動高階制程相關工藝的滲透加速。

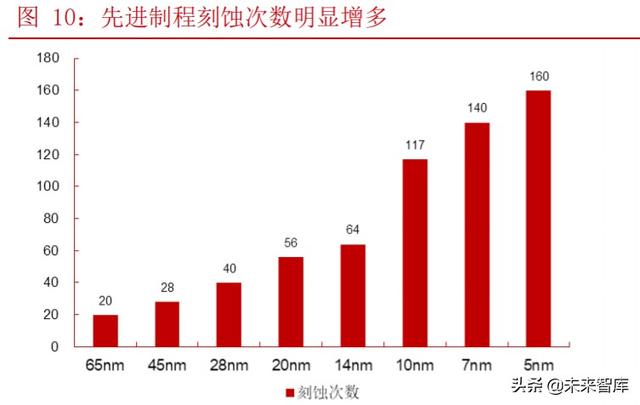

根據中微公司披露的高階制程刻蝕工藝來看，由于光刻機在 20nm 以下光 刻步驟收到光波長度的限制，因此無法直接進行光刻與刻蝕步驟，而是通過多 次光刻、刻蝕生產出符合人們要求的更微小的結構。目前普遍采用多重模板工 藝原理， 即通過多次沉積、刻蝕等工藝，實現 10nm 線寬的制程。根據相關數 據，14nm 制程所需使用的刻蝕步驟達到 64 次，較 28nm 提升 60%；7nm 制程所 需刻蝕步驟更是高達 140 次，較 14nm 提升 118%。

另外，芯片線寬的縮小對刻蝕本身的精確度以及重復性有了更為嚴苛的要 求。多次刻蝕要求每一個步驟的精確度足夠高，才能使得整體生產的良率保持 在可接受范圍內，因此除了對于刻蝕整體步驟數有明顯增加外，還對每一步的 刻蝕質量有了更高的要求。

因此，整體看，摩爾定律持續演進，高端制程占比持續提升的大背景下， 晶圓廠對于刻蝕本身的資本開支也在大幅提升，在整體制造工藝未發生較大變 化的情況下，晶圓代工廠中刻蝕設備的占比將持續提升。

2.1.2 存儲工藝革新帶動刻蝕需求提升

刻蝕工藝在存儲設備生產中的重要性凸顯。根據 2019 年全球刻蝕機龍頭 Lam Research 披露的收入數據，其存儲客戶貢獻收入高達三分之二，這也表明 存儲中刻蝕設備的重要性。存儲產品中，DRAM 以及 NAND Flash 是目前應用最 廣的產品，市場規模巨大。整體來看，存儲器的生產雖然無需最先進的制程， 但是工藝也已經演進到 1X nm、1Ynm 甚至 1Z nm 的工藝。例如全球 DRAM 龍頭 美光目前已經量產 1Ynm（14nm-16nm），之后也將拓展 1Znm 以及更高端的制程， 這將帶來類似于晶圓代工廠一樣的情形，即刻蝕加工次數與單次加工質量要求 明顯提升。另外 NAND Flash 在經過長期技術工藝進步后，現在已經進入 3D NAND 時代，3D NAND 采用將存儲單元立體堆疊的方式，使得儲存能力提升明顯，而 其技術復雜程度較 2D 有顯著提升。

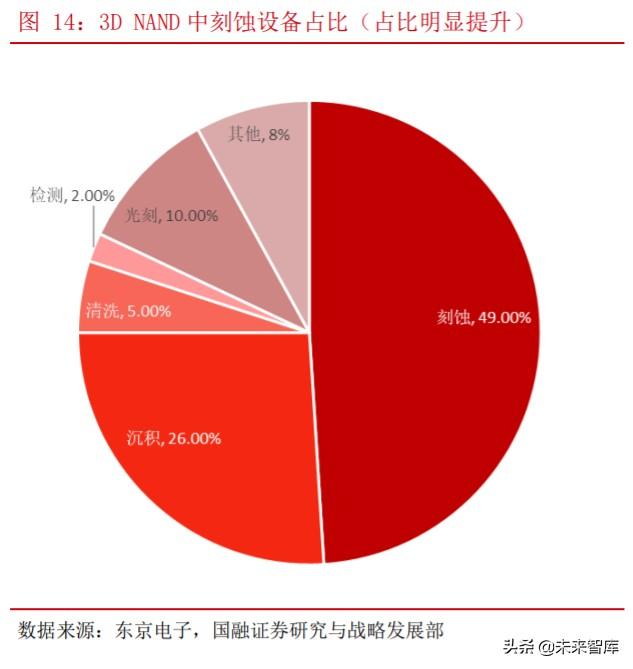

3D NAND 主要增加堆疊成熟而不是縮小線寬，刻蝕要在氧化硅和氮化硅一 對的疊層結構上，加工 40:1 到 60:1 的極深孔或者極深的溝槽，因此 3D NAND 層數的增加將繼續增加對刻蝕技術的依賴。根據東京電子的相關披露，在 3D NAND 的工藝技術下，刻蝕設備的資本開支占比高達 49%，與 2D NAND 下僅 16% 形成鮮明反差。整體來看，目前 3D NAND 已經進入 64 層量產階段，未來 96 層、 128 層也在研發試產中，預計相關產品也將很快問世。這些高堆疊層的產品也 將帶來刻蝕機的更廣闊需求。

2.2 刻蝕設備并未出現技術路線明顯分化

由于干法的各項異性優勢，其可控性較濕法更好，因此基本已經實現對于 濕法工藝的替代。而在干法刻蝕中，其實我們也看到了不同技術路線的分化， 譬如依照等離子體的種類將刻蝕方法劃分為 CCP 以及 ICP 兩種主流方法，這兩 種方法。其中 CCP 方法主要用于介質刻蝕，出現時間較早，之后 ICP 作為新刻 蝕技術，由于其很多不亞于 CCP 的優勢，因此對傳統的 CCP 形成一定的替代。

但整體來看，CCP 與 ICP 各有優劣，并且在不同材料的刻蝕上各有優勢， 因此新技術并未完全替代傳統技術，相反，兩種技術取長補短，在同一種芯片 產品流片生產的過程中實現完美合作。而其他工藝（如光刻機），新技術完全 替代傳統技術，技術路線對企業的影響起到?jīng)Q定性作用。

例如，在復雜芯片生產中，光刻膠去膠的過程本身為一種刻蝕的步驟，去 膠后才能夠進行下一步的薄膜沉積、涂膠、光刻等步驟。而目前去光刻膠主要 采用介質刻蝕（CCP）的方法。另外，測試孔刻蝕、溝槽刻蝕、通孔刻蝕等一 般主要刻蝕材料為非硅材料（如金屬、氧化硅等）也采用介質刻蝕的方式。而 柵極刻蝕、硅刻蝕等則主要以 ICP 的工藝為主。

2.3 半導體刻蝕行業壁壘極高，技術未顯著分化但格局高度 集中

目前，全球刻蝕機設備的參與者相對較少，行業整體處于寡頭壟斷格局。 主要的參與者包括美國的 Lam Research（泛林半導體）、AMAT（應用材料）、日 本的 TEL（東京電子）等企業。此三家企業占據全球半導體刻蝕機的 94%的市 場份額，而其他參與者合計僅占 6%。其中，Lam Research 占比高達 55%，為行 業的絕對龍頭。東京電子與應用材料分別占比 20%和 19%。

介質刻蝕方面，東京電子占比較高。東京電子一直以來都以 CCP 刻蝕機為 主要出貨產品，其占到 CCP 刻蝕機總出貨量的一半以上。我國企業中微公司在2017 年的市場份額達到 2.5%，近幾年由于國內存儲產線的大規模建設，中微 公司的市場份額亦有提升。硅刻蝕方面，Lam Research 占據較高份額，其在兩 類刻蝕機中均有較大出貨量，應用材料在硅刻蝕方面也有出貨。

從國內刻蝕機市場來看，Lam Research 依然穩定占據龍頭地位。而我們也 可以看到國產企業中微公司的身影。中微公司的介質刻蝕機主要供應國內晶圓 產線和存儲產線，整體占比 15%，若單算介質刻蝕的市場份額，中微公司達到 25%的水平。近年來中微公司在介質刻蝕設備的突破顯著，目前也已經打入臺 積電先進制程產線。

整體看，由于刻蝕機工藝技術壁壘較高，尤其是先進制程設備下游客戶要 求較高，相關核心技術僅有少數廠商突破，并且在技術持續更替中，沒有能力 持續研發的企業的競爭力逐漸下降，導致份額逐步壓縮，最終僅有頭部企業參 與競爭，形成寡頭壟斷格局。我國企業中微公司在國家大力扶持以及公司不斷 研發投入，在我國刻蝕機市場份額不斷增長，已經僅次于 LAM Research。

3.刻蝕設備有望率先完成國產替代

3.1 國內設備最成熟領域，國產替代率較高

目前來看，刻蝕機尤其是介質刻蝕機，是我國最具優勢的半導體設備領域， 也是國產替代占比最高的重要半導體設備之一。根據 IC Insights 等的相關數 據，目前我國主流設備中，去膠設備、刻蝕設備、熱處理設備、清洗設備等的 國產化率均已經達到 20%以上。而這之中市場規模最大的則要數刻蝕設備。我 國目前在刻蝕設備商代表公司為中微公司、北方華創以及屹唐半導體。中微與 北方作為我國兩家設備龍頭企業，偏重領域有一定區別。

目前看，中微公司產品在業內較為領先，工藝節點已經達到 5nm，并且已 經得到臺積電的驗證，公司整體介質刻蝕及出貨量已經超過 50 臺，并且得到 客戶較好的評價。北方華創在硅刻蝕機中處在國產替代加速階段，目前能夠生產 28nm 的硅刻蝕機，14nm 目前也在研發和小范圍試產過程中，預計未來也將 有突破。北方華創已經出貨的刻蝕機數量已經達到 20 臺以上。

我們從近年來國內大型存儲制造企業以及邏輯電路代工企業的招標情況 來看刻蝕設備主流公司近期的份額變動情況。

介質刻蝕機方面，中微公司在其科創板發行的招股說明書中披露了部分客 戶的招標刻蝕設備臺數占比情況。在存儲企業A和B的份額分別達到15%和17%。 在邏輯電路代工企業 C 中，中微公司的中標設備臺數比例也在 16%左右。中微 公司整體出貨較為穩定，在目前的國內產線招標中，中微公司的刻蝕機份額基 本保持在 15%以上。若僅考慮介質刻蝕，那么中微公司份額在 25%以上。這也 說明公司產品已經基本得到主流晶圓廠、存儲廠的認可，與海外龍頭公司的差 距顯著縮小，基本位列介質刻蝕機的第二梯隊（出貨臺數份額與東京電子、應 用材料等差距不大）。

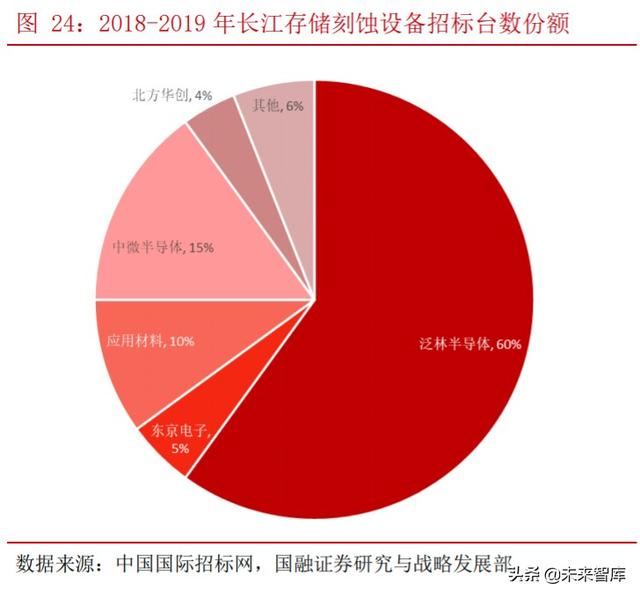

硅刻蝕機方面，北方華創在國內技術方面一直處于領先地位，但是相比于 海外廠商，仍有一定差距。目前看，北方華創在長江存儲的刻蝕設備招標份額 大約在 3%-4%左右，若僅考慮硅刻蝕設備，那么北方華創的占比在 5%左右。整 體來看，北方華創的硅刻蝕設備目前在國內的市場份額在 4%左右。北方華創在 硅刻蝕領域也在不斷拓展自身下游客戶，在大型晶圓廠中也逐漸看到北方華創 設備的身影。雖然較介質刻蝕領域有差異，但隨著技術的快速推進，預計未來 將持續國產替代。

3.2 存儲國產化帶動刻蝕機替代率繼續提升

存儲國產替代日漸清晰。以長江存儲、紫光集團、合肥長鑫、福建晉華等 為代表的國內存儲產業取得了較大的突破。目前來看，國內 NAND Flash 以及 DRAM 均有較大進展，其中 3D NAND Flash 已經突破 128 層技術工藝，并在多家 控制器廠商的終端產品上驗證通過，而 DRAM 也已經自主生產 DDR4，實現了自 主可控。

我國存儲廠商在實現技術突破后，近年來均加大對相關產線的投資。其中 長江存儲擴產較快，近期武漢二期項目開建。該項目投資金額達到 160 億元， 月產能達到 20 萬片，是一期產線的兩倍。后續二期項目對相關設備的采購將 會提上議事日程。另外，合肥長鑫、紫光集團等也在存儲相關產線上有大量的 資本支出。

而存儲產線上游相關的設備也成為我國國產替代的中堅力量。長江存儲在 各類型設備上使用國產設備的占比較高。其中，介質刻蝕機、氧化設備、清洗 設備等都有高于 15%的采購比例。因此存儲產線的大力建設，也帶動了上游設 備國產替代的速度。

前文中曾提到，由于 3D NAND、DRAM 等本身對于刻蝕設備的使用量大幅提 升，因此存儲產線中刻蝕設備的資本開支占比一般較高（占比接近一半）。因 此，存儲產線成為拉動我國刻蝕設備發展的關鍵因素，也帶動相關領域?qū)崿F(xiàn)更 快速的國產替代。

3.3 大基金助力半導體刻蝕設備企業持續發力

國家集成電路產業基金（以下簡稱“大基金”）的成立，對我國半導體產 業的發展的促進作用顯著。此前大基金一期募集資金規模接近 1500 億元，主 要投向晶圓制造（代工）、芯片設計等中游領域。目前看，大基金一期已經進 入投資回收階段，其主要投資方向在近幾年均有明顯的技術突破。但是，大基 金一期對于上游的半導體材料、設備領域投資力度較小。

大基金二期目前已經募資完畢進入投資階段。大基金二期募資金額高達 2000 億元，預計除了制造、設計等領域繼續加碼投資外，如材料、設備等領域 也將持續加碼，對于半導體設備尤其是刻蝕設備而言，也將充分受益。目前看， 主要的刻蝕設備企業包括中微公司、北方華創、沈陽拓荊等企業均得到大基金 一期投資，但投資額度較小，并且投資時間也都在 2015 年之前。因此大基金 二期在刻蝕設備領域的投資值得期待。

4. 刻蝕設備領域代表企業

4.1 中微公司：國產替代先鋒，先進制程快速突破

中微公司系我國半導體設備的龍頭公司。公司成立于 2004 年，雖成立時 間較晚，但整體發展速度快。公司成立伊始即專注于刻蝕設備領域，主攻介質 刻蝕領域，目前已經成為國內乃至全球刻蝕設備的代表企業，國內份額進入前 三。

公司核心人物尹志堯也是公司創始人，其從事半導體產業 35 年，具有豐 富的產業經驗。尹志堯曾經在英特爾、Lam Research（泛林半導體）等公司負 責核心技術的研究開發工作，是刻蝕行業自身專家，也是國際等離子體刻蝕技 術發展和產業化的重要推動者。公司核心管理團隊穩定，其他主要核心技術人 員大都在國際半導體設備產業有多年的研發、管理等經驗。

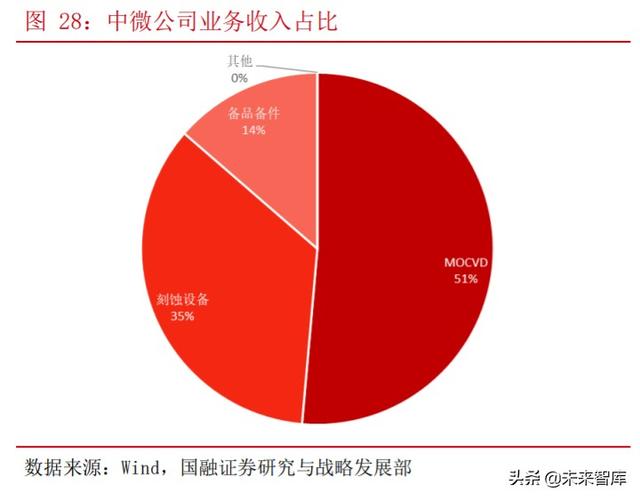

公司主要產品包括 MOCVD、刻蝕設備以及備品備件。其中刻蝕設備領域， 公司目前能夠向下游客戶提供 65nm-5nm 的高中低類型的刻蝕設備，并且得到 包括臺積電等的下游客戶的認可。由于公司近年來 MOCVD 產品快速突破，現已 基本實現國產替代，國內 LED 芯片企業此前快速擴產采購，帶來公司 MOCVD 相 關業務的快速增長。根據公司披露數據，公司 2018 年 MOCVD 的營收規模已經 達到 8.3 億，占比近 50%。但從技術壁壘、盈利能力以及市場空間來看，公司 最核心業務仍為刻蝕設備。

公司近年來（尤其是 17、18 年）營收增長較快，一方面受益于此前提到 的 MOCVD 設備放量，另外則受益于刻蝕設備的突破以及下游存儲產線的集采。 2019 年，公司營業收入達到 19.46 億元，同比增長 18.76%。增速整體較 2017 年及 2018 年有一定程度下滑，主要原因在于 LED 芯片產能過剩，導致 LED 產 品盈利能力下降明顯，因此下游擴產動力不強，導致此前高速增長的 MOCVD 產 品下游需求不足，進而 MOCVD 設備出貨有一定程度下降。

刻蝕設備成為 2019 年主要貢獻設備增長的產品。 刻蝕設備整體盈利能力較強。從毛利率角度來看，刻蝕設備 2018 年的毛 利率高達 47.52%，而 MOCVD 產品則在 2018 年毛利率大幅下降至 26.33%。由于 刻蝕設備本身技術壁壘較高，加之中微公司目前已經突破 5nm 最先進制程的相 關產品，因此隨著新品量產出貨，預計毛利率仍有提升的空間。

公司近兩年扣非歸母凈利潤翻正，也標志著公司開始具備自身造血機制。 此前公司主要依賴投資、政府補貼等進行研發，扣非凈利潤基本處于大幅虧損 狀態，而隨著 MOCVD 以及刻蝕設備的量產出貨，公司 2018 年扣非凈利潤扭虧 為盈，并且 2019 年增長 50%，主要由于刻蝕設備的出貨盈利帶來正貢獻。

公司持續致力于半導體核心設備的研發升級。公司 2017-2019 年的研發投 入持續增長，至 2019 年，公司研發投入達到 4 億元以上。此前由于收入體量 較低，因此研發投入占比在 30%以上。目前該比例穩定在 20%-25%左右的區間。 整體看，公司通過持續研發投入，目前已經能夠生產 5nm 產品，并得到重要客 戶認證，與國外先進水平差距持續縮小。

4.2 北方華創：產品線廣泛的半導體設備龍頭

北方華創由之前七星電子以及北方微電子戰略重組而成，是目前國內半導 體及泛半導體設備的龍頭代表企業。公司在國內半導體設備領域企業中營收規 模位列首位。公司實控人為北京電控，是北京國資委全資控股的高科技企業集 團，旗下除投資北方華創之外，海投資包括京東方、電子城、燕東微電子等多 家高新技術企業。

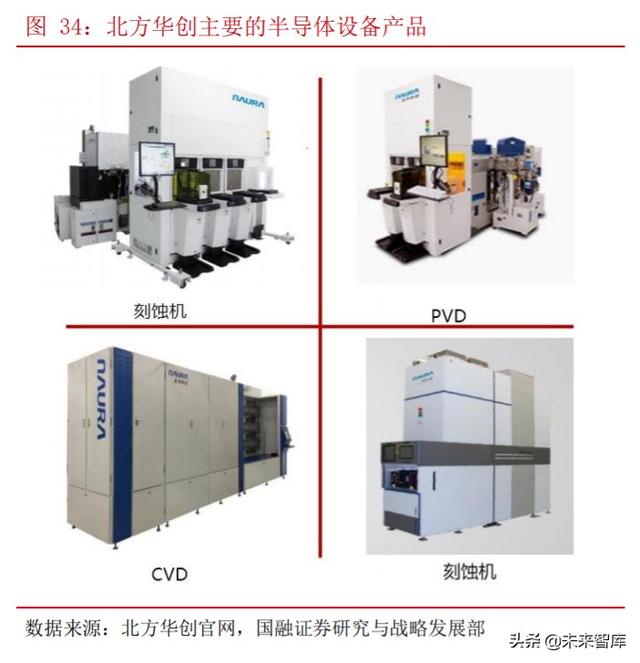

相較于中微公司，北方華創布局半導體設備的方向較為廣泛。除刻蝕機外， 公司主要的半導體產品還包括物理氣相沉積設備（PVD）、化學氣相沉積設備 （CVD）、氧化/擴散設備、清洗劑等主流產品。另外除半導體設備外，公司也 從事包括鋰電相關設備、光伏設備等專用設備以及部分電子元件。

公司近年來收入增速較快，2017-2018 年公司收入增速在 30%以上，2019 年增速則相對有所下降。公司近年來增長主要依賴半導體設備的快速放量。 2019 年公司半導體設備的營收占比提升至 63.9%，而這一數字在 2017 年僅為 50%左右。公司近年來在存儲產線獲得部分刻蝕機訂單，另外氧化/擴散設備也 有著比較快的滲透速度。

同中微公司一樣，北方華創也是在 2018 年實現扣非歸母凈利潤扭虧為盈 的。但是其扣非凈利潤規模一直未超過 1 億元體量，較中微公司更低。2019 年 也出現一定程度下滑。整體看，公司多項業務齊頭發展，尤其是公司主導的半 導體設備，都是實現國產替代的關鍵設備。目前來看，各業務按照既定目標持 續發展，未來也將大有可為。

從研發投入來看，公司近年來研發支出持續上升，2019 年研發支出整體超 過 10 億元，占收入比例也穩定在 25%-30%左右。目前來看，公司下游產品開始 逐步進入大型晶圓制造廠商，相關產品也在持續滲透。

5.投資建議（詳見報告原文）

整體看，刻蝕設備是半導體設備領域中最優質的賽道：第一，刻蝕設備在 晶圓制造中的使用廣泛，市場空間大；第二，代工廠以及存儲廠生產工藝的革 新帶動刻蝕設備的使用大大增加，刻蝕設備資本開支占比顯著提升；第三，我 國在刻蝕設備領域的技術成熟度相較其他主要設備（光刻機、薄膜沉積等） 更 優。另外，隨著半導體下游應用領域越來越廣，半導體相關資本開支持續加碼， 疊加國內政策以及大基金的大力扶持，預計刻蝕設備將是率先實現國產替代的 重要半導體設備。

……

（報告觀點屬于原作者，僅供參考。報告來源：國融證券）
